| विनिर्देश | विवरण |
|---|---|
| डायल का आकार | 4 इंच / 100 मिमी |
| दबाव सीमा | 0-1.6MPa |
| मामले का प्रकार | सूखा / गैर-भरा हुआ |
| केस सामग्री | काला स्टील |

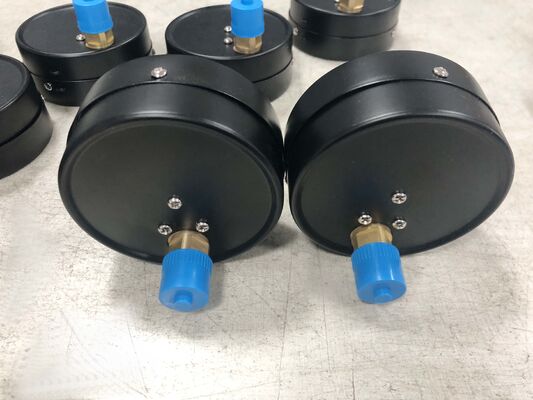

| बढ़ते | निचला पर्वत |
| कनेक्शन धागा | 3/8" एनपीटी |

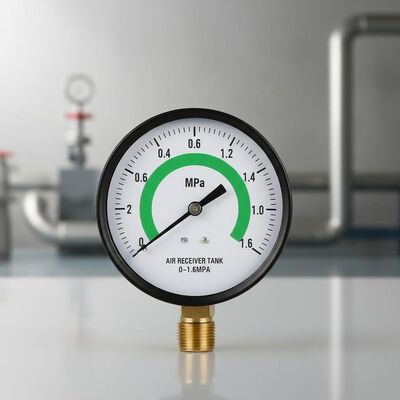

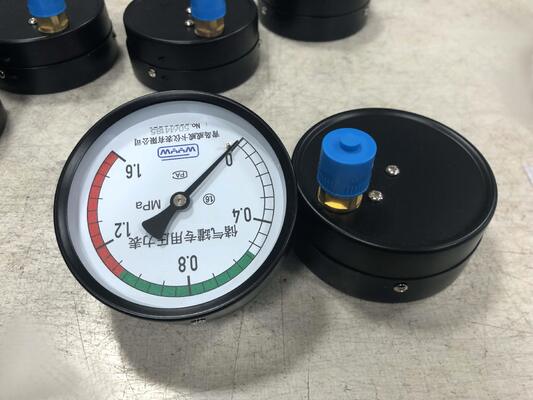

| डायल डिज़ाइन | रंग-कोडित सुरक्षा क्षेत्र (हरा/सफ़ेद/लाल) |
| सटीकता वर्ग | ±1.6% एफएस |
| जोन | दबाव सीमा | स्थिति | आवश्यक क्रिया |
|---|---|---|---|
| श्वेत क्षेत्र | 0-0.4 एमपीए | कम दबाव | सिस्टम लीक की जाँच करें, कंप्रेसर संचालन को सत्यापित करें, उचित दबाव सुनिश्चित करें |
| हरा क्षेत्र | 0.4-1.6 एमपीए | आदर्श ऑपरेटिंग रेंज | सामान्य संचालन--सुरक्षित, संग्रहीत ऊर्जा मापदंडों के भीतर सिस्टम दबाव |
| खतरे वाला इलाका | 1.6 एमपीए से ऊपर | ख़तरा - अत्यधिक दबाव | तुरंत दबाव कम करें, सिस्टम बंद करें, ऑपरेशन फिर से शुरू करने से पहले कारण की जांच करें |
