4 "100 मिमी इलेक्ट्रिक संपर्क दबाव गेज।
स्वचालन के लिए सटीक दबाव नियंत्रण
हमारे4-इंच (100 मिमी) विद्युत संपर्क दबाव गेजउन्नत हैइलेक्ट्रॉनिक प्रेशर गेजस्वचालित औद्योगिक नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया है।ऊपरी सीमा,निचली सीमा, औरसक्रिय दबाव सूचकएक आसान उपयोग के साथसमायोजन कुंजी, यहट्रांसमिशन प्रेशर गेजपंपों, कंप्रेसरों और द्रव टैंक की सटीक निगरानी और स्वचालित स्विचिंग को सक्षम करता है।380V 10VAस्पष्ट रूप सेचार तार प्रणालीपीला आम, हरा निचला सीमा, लाल ऊपरी सीमा और काला ग्राउंड, यह मांग वाले स्वचालन अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन प्रदान करता है।

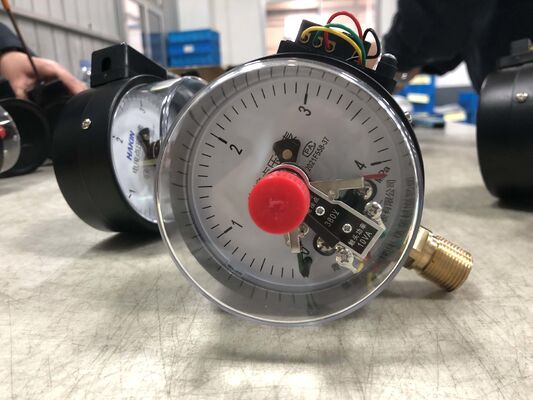

ऑटोमेशन के लिए दोहरी सीमा नियंत्रण और 380 वी 10 वीए के साथ 4 इंच (100 मिमी) इलेक्ट्रिक संपर्क दबाव गेज 0
प्रमुख विशेषताएं और लाभ
  • दोहरी सीमा नियंत्रणःस्वतंत्र ऊपरी और निचले सीमा सूचक स्वचालित प्रणाली नियंत्रण के लिए दबाव सीमाओं की सटीक सेटिंग की अनुमति देते हैं,इस इलेक्ट्रॉनिक प्रेशर गेज को वांछित सीमाओं के भीतर दबाव बनाए रखने के लिए आदर्श बना रहा है.
  • फ़ील्ड समायोजन आसानःसुविधाजनक समायोजन कुंजी विशेष औजारों या गेज को अलग करने के बिना नियंत्रण बिंदुओं को त्वरित और सटीक रूप से सेट करने में सक्षम बनाती है।
  • साफ चार तार प्रणालीःसरल, मानकीकृत वायरिंग-पीली आम, हरी निचली सीमा, लाल ऊपरी सीमा, काला आधार-सरल स्थापना और समस्या निवारण सुनिश्चित करता है।
  • भारी शुल्क स्विचिंगः380V 10VA के लिए रेटेड, यह ट्रांसमिशन प्रेशर गेज सीधे मोटर संपर्ककर्ताओं, सोलेनोइड वाल्व और अलार्म सिस्टम को नियंत्रित कर सकता है।
  • संयुक्त दृश्य और इलेक्ट्रॉनिक निगरानी:एक ही उपकरण में स्थानीय एनालॉग रीडिंग और विद्युत नियंत्रण संकेत दोनों प्रदान करता है।

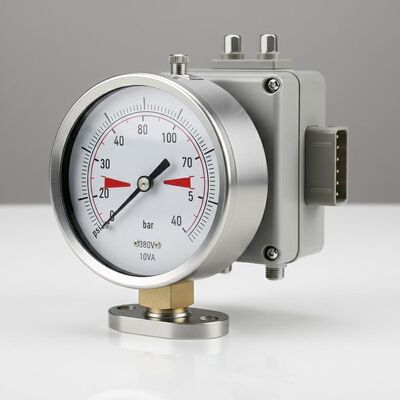

ऑटोमेशन के लिए दोहरी सीमा नियंत्रण और 380 वी 10 वीए के साथ 4 इंच (100 मिमी) इलेक्ट्रिक संपर्क दबाव गेज 1
तकनीकी विनिर्देश
विनिर्देश विवरण
डायल आकार 4 इंच / 100 मिमी
गेज प्रकार विद्युत संपर्क दबाव गेज
सूचक ऊपरी सीमा, निचली सीमा, जीवित दबाव
समायोजन फ्रंट नॉब (बाहरी)
विद्युत रेटिंग 380V 10VA
वायरिंग प्रणाली चार तार: पीला (सामान्य), हरा (नीचे), लाल (ऊपर), काला (नीचे)
संपर्क फ़ंक्शन एसपीडीटी या स्वतंत्र सर्किट
दबाव सीमा अनुकूलन योग्य (आदेश में निर्दिष्ट करें)
वायरिंग और स्थापना गाइड
इस ट्रांसमिशन प्रेशर गेज में एक सहज वायरिंग योजना है:
तार का रंग कार्य कनेक्शन बिंदु
पीला सामान्य तार बिजली स्रोत आम / नियंत्रक इनपुट
हरी निचली सीमा संपर्क निचली सीमा नियंत्रण सर्किट (पंप स्टार्ट, कम अलार्म)
लाल ऊपरी सीमा संपर्क ऊपरी सीमा नियंत्रण सर्किट (पंप स्टॉप, उच्च अलार्म)
काला ग्राउंड वायर सुरक्षा के लिए पृथ्वी जमीन

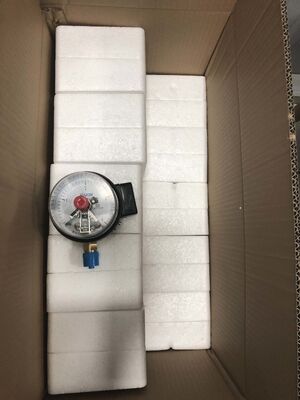

ऑटोमेशन के लिए दोहरी सीमा नियंत्रण और 380 वी 10 वीए के साथ 4 इंच (100 मिमी) इलेक्ट्रिक संपर्क दबाव गेज 2
यह कैसे काम करता हैः स्वचालित दबाव नियंत्रण
1नियंत्रण बिंदु सेट करें:अपर लिमिट और लोअर लिमिट पॉइंटर को वांछित दबाव सीमाओं पर रखने के लिए समायोजन बटन का प्रयोग करें।
2. लाइव दबाव की निगरानी करें:सक्रिय दबाव सूचक प्रणाली के दबाव के साथ चलता है, वर्तमान स्थितियों को दर्शाता है।
3. स्वचालित स्विचिंगःजब दबाव निचली सीमा तक पहुँचता है, तो हरा तार सर्किट बंद हो जाता है (उदाहरण के लिए, एक पंप शुरू करना) । जब दबाव ऊपरी सीमा तक पहुंचता है, तो लाल तार सर्किट बंद हो जाता है (उदाहरण के लिए, पंप को रोकना) ।
4दृश्य सत्यापन:डायल सिस्टम की स्थिति की निरंतर दृश्य पुष्टि प्रदान करता है।
विशिष्ट स्वचालन अनुप्रयोग
  • जल पंप नियंत्रणःपूर्व निर्धारित न्यूनतम और अधिकतम स्तरों के बीच टैंक दबाव बनाए रखें
  • वायु कंप्रेसर प्रणालीःरिसीवर दबाव के आधार पर स्वचालित कंप्रेसर चक्र
  • औद्योगिक द्रव टैंक:नियंत्रण भरने और उतारने के कार्य
  • हाइड्रोलिक सिस्टम:दबाव को सुरक्षित परिचालन सीमाओं के भीतर बनाए रखें
  • प्रक्रिया नियंत्रण:महत्वपूर्ण दबाव सीमाओं पर ट्रिगर अलार्म या शटऑफ
ऑटोमेशन के लिए दोहरी सीमा नियंत्रण और 380 वी 10 वीए के साथ 4 इंच (100 मिमी) इलेक्ट्रिक संपर्क दबाव गेज 3
स्वचालित दबाव नियंत्रण के लिए सहायता की आवश्यकता है?
दबाव नियंत्रण चुनौतियाँ? चाहे आप एक नई प्रणाली का डिजाइन कर रहे हैं या एक मौजूदा एक की समस्या निवारण, हमारे इंजीनियरिंग टीम इलेक्ट्रॉनिक दबाव गेज चयन, वायरिंग,और एकीकरण.
